隨著碳纖維材料高性能的優(yōu)勢凸顯的越發(fā)明顯之下，很多人就把自己的產(chǎn)品材料換成碳纖維材料來獲得更好的性能表現(xiàn)，那這個時候就會對于碳纖維材料的整體的性能數(shù)據(jù)很感興趣，本文我們就以東麗碳纖維M級別的參數(shù)表來看看這種材料。

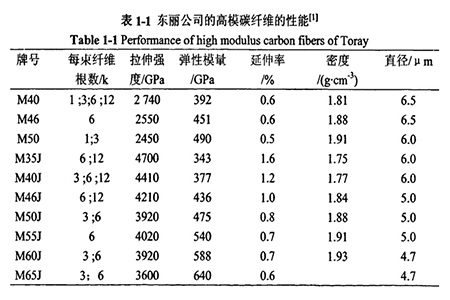

（碳纖維材料性能表）

　　從上圖上面看，碳纖維材料的性能有M40、M46、M50、M60以及其他的J分類，那材料的性能上面，碳纖維材料的不同的碳化會帶來不一樣的性能，那高模量碳纖維的性能與高強(qiáng)度碳纖維的性能具有一定的差距。從M40到M50碳纖維的拉伸強(qiáng)度略有降低，但彈性模量大大提高;而從M35J到M65J碳纖維的強(qiáng)度雖然也略有降低，但相比于M系列已經(jīng)大大提高了，彈性模量從343GPa增加到640GPa，增長了將近一倍，纖維的直徑也在趨于細(xì)旦化，從6.5μm降低到了4.7μm。T300到T1000G強(qiáng)度提高了近一倍，而模量提高的幅度很小，強(qiáng)度最高的T1000G的模量值也僅達(dá)到了294GPa。

　　那在正常的使用上面，正常的碳纖維的拉伸強(qiáng)度、彈性模量與碳化問題存在一定關(guān)系，拉伸強(qiáng)度隨著溫度升高，先提升再降低，在1600℃時到達(dá)頂峰，在2000~3000℃時趨于平穩(wěn)。而彈性模量不然，它會隨著溫度的提升一直增高。

　　碳纖維材料除了上圖看的這個關(guān)于力學(xué)性能的表現(xiàn)上面，還有這樣的一些性能表現(xiàn)。

　　熱膨脹系數(shù)低，整個的碳纖維材料具有非常低的熱膨脹系數(shù)，因為碳纖維在生產(chǎn)出來的時候就有石墨化的步驟，使得碳元素排列整個按照石墨結(jié)構(gòu)排列，那在受到外界溫度影響下，整個的膨脹系數(shù)很低，這使得碳纖維材料能夠在一些精度比較高的領(lǐng)域中得到了應(yīng)用，你比如標(biāo)尺、望遠(yuǎn)鏡筒、表盤等產(chǎn)品應(yīng)用上面。

　　此外碳纖維材料還具有非常好的透X射線的性能，這也是碳纖維醫(yī)療床板應(yīng)用的原因，這使得醫(yī)院里面的CT設(shè)備的X射線放射量更低，也能夠成像更加清晰。推薦閱讀：碳纖維產(chǎn)品應(yīng)用領(lǐng)域解讀

　　包括碳纖維還具有耐摩擦、抗疲勞等一系列的性能優(yōu)勢，都是讓碳纖維材料能夠在多領(lǐng)域中得到原因的重要原因，那有需要碳纖維產(chǎn)品的話，還是要認(rèn)準(zhǔn)優(yōu)質(zhì)的碳纖維制品生產(chǎn)廠家，威盛新材是一家數(shù)十年從事碳纖維制品的廠家，有著豐富生產(chǎn)經(jīng)驗，從事碳纖維制品的生產(chǎn)和加工，成型設(shè)備齊全、加工機(jī)器也完善，能夠完成多種型號的碳纖維產(chǎn)品的生產(chǎn)，按圖紙定制生產(chǎn)。生產(chǎn)的碳纖維板產(chǎn)品也遠(yuǎn)銷多行業(yè)，受到一致的認(rèn)可與好評。

　　本文系威盛新材原創(chuàng)內(nèi)容，禁止抄襲轉(zhuǎn)載，違者將追究其法律責(zé)任
