碳纖維材料因其優異的機械性能和輕量化特性，在多個領域得到廣泛應用。然而，碳纖維材料的脆性特點使其在設計和制造過程中面臨諸多挑戰。有限元分析(FEA)作為一款強大的數值模擬工具，可以幫助工程師和研究人員深入了解材料在各種載荷條件下的表現，進而優化設計并提升性能。這里我們結合智上新材料科技有限公司的產品設計案例，來探討有限元分析在碳纖維材料產品中的應用。

　　一、臂管類碳纖維部件的有限元分析

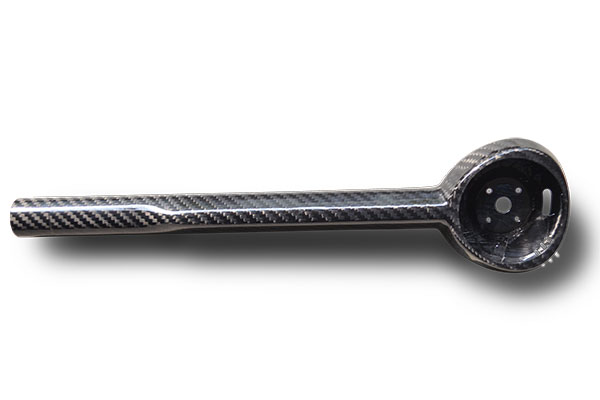

　　本部分主要討論的是管壁型碳纖維部件產品。，比如碳纖維無人機機臂(機翼)、碳纖維機械臂、碳纖維伸縮桿等產品。這些產品需要具備一定的抗壓能力以及承載力。而碳纖維屬于脆性材料，其含碳量高達90%以上，韌性較差。在受到撞擊或承受較大壓力時，碳纖維管的剛度會急劇下降。一旦碳纖維管出現明顯變形(如變形量達到1厘米)，則表明該部件可能已受損。然而，采用碳纖維材料后，由于其低密度特性，能夠顯著減輕結構重量，同時提升整體性能。這個時候就會進行有限元分析來確保產品能夠滿足應用需求。

　　智上新材料科技在深度對接顧客需求后，進行無人機模擬仿真，分析翼臂的應力分布。依據應力分布圖顯示，無人機翼臂上的受力分布并不均勻。在跟客戶溝通后，建議在應力較大的位置做厚。在應力較小的區域減少材料厚度，以更好地平衡強度與重量。

　　此外還在必要的地方添加合金緊固件來更好的提升機翼產品的強度。經過多次驗證，智上新材料科技拿出三種方案的碳纖維產品均能夠很好的應用到無人機產品上，實現了輕量化和高強度的雙重目標。

　　二、輥軸類碳纖維產品的有限元分析

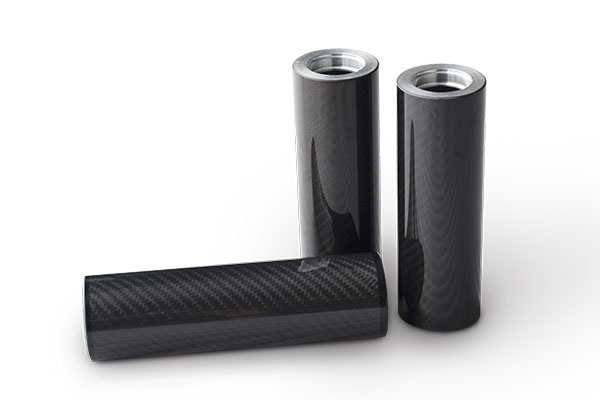

　　在輥軸類的產品中，不同于機械臂類產品。對于輥軸類制品而言，考慮其跳動是一個至關重要的因素，尤其是在印刷領域使用的輥軸，振動幅度越小，印刷質量越高。這是因為輥軸振動的大小與其制作材料的彈性模量(即剛度)緊密相關。那碳纖維復合材料因其自重輕、振動小的特點，成為制作機械輥類的理想用材。那么，如何進一步減少輥軸運轉時的振動呢？

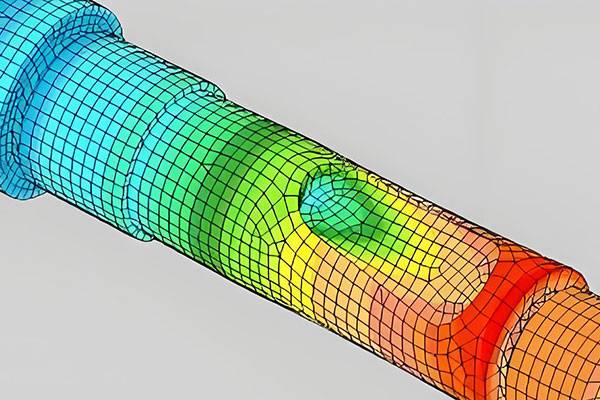

　　智上新材料科技就通過有限元分析來分析輥軸運轉過程，分析的具體內容包括彎曲度、剪切應力和橫向剛度等數據，那一方面通過軟件計算得到相應的優化數據，另外一方面還需要結合生產經驗，需要考慮到總鋪層厚度、鋪層角度、鋪層順序等因素都會對輥軸性能指標產生直接影響。然后綜合性數據分析，再進行打樣測試。最后，基于樣品的實際使用反饋，確定是否需要做出針對性的調整。

　　智上新材料科技每年的出廠的輥軸達到20w根，應用在不同的領域中，經過有限元分析優化的碳纖維輥的最高速度不僅遠超于標準鋼管，也超過了一般的碳纖維輥，為設備提供了更高質量的運轉效果。

　　有限元分析在碳纖維材料產品的設計和優化中發揮了重要作用。借助仿真模擬與結構優化，可以使碳纖維產品在各個行業中得到更加廣泛的應用。通過應力分布圖，進行產品的結構優化，能夠顯著的提升產品的性能和可靠性。展望未來，隨著有限元分析技術的持續進步及應用領域的拓展，碳纖維材料產品將展現出更大的價值和潛力。智上新材料科技將繼續深化有限元分析技術的應用，為客戶提供更高質量的碳纖維材料產品解決方案。
